ในฐานะซัพพลายเออร์ของปืนจำลอง ESD ฉันมักประสบปัญหาเกี่ยวกับเวลาตอบสนองของอุปกรณ์ที่สำคัญเหล่านี้ การทำความเข้าใจเวลาตอบสนองของปืนจำลอง ESD ถือเป็นสิ่งสำคัญสำหรับการทดสอบการปล่อยประจุไฟฟ้าสถิต (ESD) ที่แม่นยำและเชื่อถือได้ ในบล็อกโพสต์นี้ ฉันจะเจาะลึกแนวคิดเรื่องเวลาตอบสนอง ความสำคัญของเวลา และผลกระทบที่ส่งผลต่อการทดสอบ ESD
เวลาตอบสนองในปืนจำลอง ESD คืออะไร
เวลาตอบสนองของปืนจำลอง ESD หมายถึงเวลาที่ปืนใช้ในการสร้างและส่งพัลส์การปล่อยประจุไฟฟ้าสถิตที่ระบุตามคำสั่งการเปิดใช้งาน โดยครอบคลุมเวลาตั้งแต่เริ่มต้นทริกเกอร์จนกระทั่งพัลส์เอาท์พุตถึงระดับที่กำหนดไว้ล่วงหน้า ซึ่งโดยทั่วไปจะเป็นเปอร์เซ็นต์หนึ่งของแอมพลิจูดสูงสุด พารามิเตอร์นี้มีความสำคัญสำหรับการจำลองเหตุการณ์ ESD ในโลกแห่งความเป็นจริงอย่างแม่นยำ เนื่องจากเป็นตัวกำหนดว่าการปล่อยประจุจำลองจะเลียนแบบลักษณะของการปล่อยประจุไฟฟ้าสถิตตามธรรมชาติได้ใกล้เคียงเพียงใด
ส่วนประกอบที่ส่งผลต่อเวลาตอบสนอง
ส่วนประกอบหลายอย่างภายในปืนจำลอง ESD มีส่วนช่วยในเรื่องเวลาตอบสนอง ตัวอย่างเช่นแหล่งจ่ายไฟแรงดันสูงมีบทบาทสำคัญ แหล่งจ่ายไฟที่ออกแบบมาอย่างดีสามารถชาร์จตัวเก็บประจุได้อย่างรวดเร็วตามระดับแรงดันไฟฟ้าที่ต้องการ ซึ่งเป็นขั้นตอนแรกในการสร้างพัลส์ ESD หากแหล่งจ่ายไฟมีอัตราการชาร์จที่ช้า มันจะเพิ่มเวลาตอบสนองโดยรวมของปืนโดยตรง
กลไกการสลับเป็นอีกหนึ่งองค์ประกอบที่สำคัญ เมื่อดึงไกปืน สวิตช์จะต้องปิดอย่างรวดเร็วเพื่อให้พลังงานที่เก็บไว้ในตัวเก็บประจุระบายออกทางอิเล็กโทรดเอาท์พุต ความล่าช้าในการสลับอาจทำให้เวลาตอบสนองเพิ่มขึ้นอย่างมาก สวิตช์คุณภาพสูงที่มีความเหนี่ยวนำและความจุต่ำมีความจำเป็นในการลดความล่าช้านี้
ความต้านทานเอาท์พุตของปืนยังส่งผลต่อเวลาตอบสนองด้วย เอาต์พุตอิมพีแดนซ์ต่ำช่วยให้กระแสคายประจุไหลได้อย่างอิสระมากขึ้น ซึ่งช่วยลดเวลาที่พัลส์ใช้ในการไปถึงแอมพลิจูดสูงสุด ในทางกลับกัน เอาต์พุตที่มีอิมพีแดนซ์สูงอาจทำให้กระบวนการคายประจุช้าลงและเพิ่มเวลาตอบสนองได้
ความสำคัญของเวลาตอบสนองในการทดสอบ ESD
การทดสอบ ESD ที่แม่นยำนั้นอาศัยความสามารถของปืนจำลอง ESD ในการจำลองคุณลักษณะของการปล่อยประจุไฟฟ้าสถิตในโลกแห่งความเป็นจริง เวลาตอบสนองเป็นปัจจัยสำคัญในการพิจารณาความถูกต้องของการจำลองแบบนี้
ในสถานการณ์จริง การปล่อยประจุไฟฟ้าสถิตอาจเกิดขึ้นอย่างรวดเร็วมาก ตัวอย่างเช่น เมื่อบุคคลสัมผัสอุปกรณ์อิเล็กทรอนิกส์ การคายประจุอาจเกิดขึ้นได้ภายในไม่กี่นาโนวินาที หากเวลาตอบสนองของปืนจำลอง ESD ยาวเกินไป ปืนอาจไม่สามารถจำลองการคายประจุที่เพิ่มขึ้นอย่างรวดเร็วในโลกแห่งความเป็นจริงได้อย่างแม่นยำ ซึ่งอาจนำไปสู่ผลการทดสอบที่ไม่ถูกต้อง เนื่องจากอุปกรณ์ที่ทดสอบอาจตอบสนองต่อพัลส์ที่เพิ่มขึ้นอย่างช้าๆ แตกต่างจากพัลส์ที่เพิ่มขึ้นอย่างรวดเร็ว
นอกจากนี้ อุปกรณ์อิเล็กทรอนิกส์จำนวนมากยังได้รับการออกแบบให้ทนทานต่อรูปคลื่น ESD เฉพาะพร้อมเวลาที่เพิ่มขึ้นและแอมพลิจูดที่กำหนดไว้ หากเวลาตอบสนองของปืนจำลอง ESD ไม่อยู่ในช่วงที่กำหนด อุปกรณ์อาจผ่านหรือล้มเหลวในการทดสอบอย่างไม่ถูกต้อง สิ่งนี้อาจมีผลกระทบร้ายแรง โดยเฉพาะอย่างยิ่งในอุตสาหกรรมที่การป้องกัน ESD มีความสำคัญ เช่น การผลิตด้านการบินและอวกาศ ยานยนต์ และอุปกรณ์ทางการแพทย์
การวัดเวลาตอบสนองของปืนจำลอง ESD
การวัดเวลาตอบสนองของปืนจำลอง ESD โดยทั่วไปเกี่ยวข้องกับการใช้ออสซิลโลสโคปความเร็วสูงและอุปกรณ์ทดสอบเฉพาะทาง โดยปกติกระบวนการจะเริ่มต้นด้วยการเชื่อมต่อเอาต์พุตของปืนจำลอง ESD เข้ากับโหลดทดสอบที่เลียนแบบคุณลักษณะอิมพีแดนซ์ของอุปกรณ์ที่ทดสอบ
เมื่อปืนถูกกระตุ้น ออสซิลโลสโคปจะจับพัลส์เอาท์พุต จากนั้น เวลาตอบสนองจะถูกวัดเป็นช่วงเวลาตั้งแต่เหตุการณ์ทริกเกอร์จนถึงจุดที่พัลส์ถึงเปอร์เซ็นต์ที่กำหนดของแอมพลิจูดสูงสุด โดยทั่วไปคือ 10% หรือ 50% การวัดนี้จะต้องทำซ้ำหลายครั้งเพื่อให้มั่นใจถึงความถูกต้อง เนื่องจากเวลาตอบสนองจากการคายประจุหนึ่งไปยังอีกคายประจุอาจแตกต่างกันเล็กน้อย
ผู้ผลิตปืนจำลอง ESD มักจะระบุเวลาตอบสนองสูงสุดที่อนุญาตในเอกสารข้อมูลผลิตภัณฑ์ของตน ข้อมูลจำเพาะนี้ช่วยให้ลูกค้ามีความเข้าใจที่ชัดเจนเกี่ยวกับขีดความสามารถของปืน และช่วยให้พวกเขาพิจารณาว่าเหมาะสำหรับข้อกำหนดในการทดสอบเฉพาะของพวกเขาหรือไม่
ผลิตภัณฑ์ปืนจำลอง ESD และเวลาตอบสนองของเรา
ที่บริษัทของเรา เราเข้าใจถึงความสำคัญของเวลาตอบสนองที่รวดเร็วและแม่นยำในการทดสอบ ESD นั่นเป็นเหตุผลที่เราลงทุนมหาศาลในการวิจัยและพัฒนาเพื่อเพิ่มประสิทธิภาพการออกแบบปืนจำลอง ESD ของเรา
ของเราม้านั่งทดสอบ ESDได้รับการออกแบบมาเพื่อทำงานได้อย่างราบรื่นกับปืนจำลอง ESD ของเรา โดยให้สภาพแวดล้อมการทดสอบที่เสถียรและมีการควบคุม การผสมผสานระหว่างปืนประสิทธิภาพสูงของเราและแท่นทดสอบช่วยให้มั่นใจได้ถึงผลการทดสอบ ESD ที่แม่นยำและทำซ้ำได้
หนึ่งในผลิตภัณฑ์เรือธงของเราคือHBM MM เครื่องทดสอบภูมิคุ้มกัน ESD ESD 8Kให้เวลาตอบสนองที่สั้นมาก ทำให้สามารถจำลองพัลส์ ESD ที่เพิ่มขึ้นอย่างรวดเร็วด้วยความเที่ยงตรงสูง ทำให้เหมาะสำหรับการทดสอบส่วนประกอบอิเล็กทรอนิกส์ที่มีความละเอียดอ่อนซึ่งต้องการการป้องกัน ESD ที่แม่นยำ

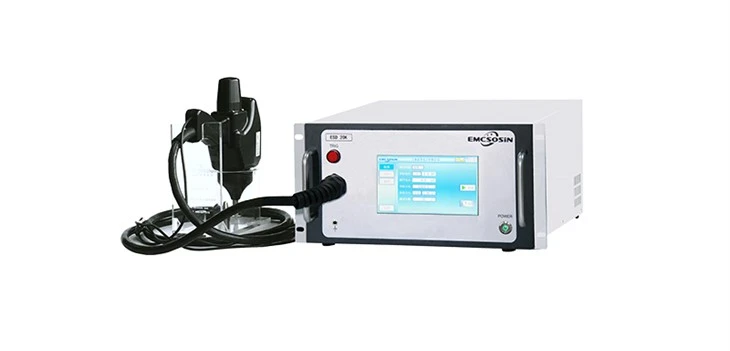

สำหรับการใช้งานที่มีความต้องการมากขึ้น เรายังนำเสนอปืน ESD 20kVและปืน ESD 30kV. ปืนไฟฟ้าแรงสูงเหล่านี้ได้รับการออกแบบมาเพื่อสร้างพัลส์ ESD อันทรงพลังในขณะที่ยังคงเวลาตอบสนองที่รวดเร็วไว้ เหมาะสำหรับอุปกรณ์ทดสอบที่ต้องสัมผัสกับการปล่อยประจุไฟฟ้าสถิตพลังงานสูง เช่น อุปกรณ์อิเล็กทรอนิกส์ในยานยนต์และอุปกรณ์อุตสาหกรรม
บทสรุป
เวลาตอบสนองของปืนจำลอง ESD เป็นพารามิเตอร์สำคัญที่ส่งผลโดยตรงต่อความแม่นยำและความน่าเชื่อถือของการทดสอบ ESD เวลาตอบสนองที่รวดเร็วทำให้มั่นใจได้ว่าพัลส์ ESD จำลองจะเลียนแบบการปล่อยประจุในโลกแห่งความเป็นจริงอย่างใกล้ชิด ช่วยให้ประเมินภูมิคุ้มกัน ESD ของอุปกรณ์ได้แม่นยำยิ่งขึ้น
ในฐานะซัพพลายเออร์ชั้นนำของปืนจำลอง ESD เรามุ่งมั่นที่จะมอบผลิตภัณฑ์คุณภาพสูงที่ให้เวลาตอบสนองที่รวดเร็วและประสิทธิภาพที่เหนือกว่าแก่ลูกค้าของเรา หากคุณอยู่ในตลาดอุปกรณ์ทดสอบ ESD เราขอแนะนำให้คุณติดต่อเรา ทีมผู้เชี่ยวชาญของเรายินดีที่จะช่วยเหลือคุณในการเลือกปืนจำลอง ESD ที่เหมาะสมสำหรับความต้องการในการทดสอบเฉพาะของคุณ ติดต่อเราวันนี้เพื่อเริ่มการสนทนาเกี่ยวกับข้อกำหนดในการจัดซื้อของคุณและให้เราช่วยคุณรับรองการป้องกัน ESD ของผลิตภัณฑ์อิเล็กทรอนิกส์ของคุณ
อ้างอิง
- คณะกรรมการเทคนิคไฟฟ้าระหว่างประเทศ (IEC) IEC 61000 - 4 - 2: ความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC) - ส่วนที่ 4 - 2: เทคนิคการทดสอบและการวัด - การทดสอบภูมิคุ้มกันการคายประจุไฟฟ้าสถิต
- สถาบันมาตรฐานแห่งชาติอเมริกัน (ANSI) ANSI/ESD STM5.1 - 2016: วิธีทดสอบมาตรฐานสำหรับการทดสอบความไวของประจุไฟฟ้าสถิตในแบบจำลองร่างกายมนุษย์ (HBM)
- สมาคม ESD คู่มือ ESD ESD TR20.20 - 2014: คู่มือการเลือกและการใช้งานโปรแกรมควบคุมการปล่อยประจุไฟฟ้าสถิต
