ควรใช้มาตรการความปลอดภัยอะไรบ้างเมื่อใช้ปืนยิงไฟฟ้าสถิต 20kV?

หากคุณทำงานในการทดสอบ EMC คุณอาจเคยเห็นปืน ESD ขนาด 20kV ใช้งานอยู่ หรืออย่างน้อยก็รู้จักใครคนหนึ่งที่บ่นว่าเครื่องมือไฟฟ้าแรงสูงเหล่านี้จู้จี้จุกจิกเพียงใด ในฐานะซัพพลายเออร์อุปกรณ์ทดสอบ ESD ฉันได้พูดคุยกับวิศวกรและเทคโนโลยีในห้องปฏิบัติการจำนวนมากที่ตัดมุมด้านความปลอดภัยเมื่อใช้ปืน 20kV หรือพูดตรงๆ ไม่ทราบถึงความเสี่ยงที่ซ่อนอยู่ซึ่งมาพร้อมกับการทำงานกับแรงดันไฟฟ้าประเภทนั้น เรามาตัดศัพท์เฉพาะและทำความเข้าใจว่าคุณต้องทำอะไรจริงๆ เพื่อความปลอดภัยขณะใช้สิ่งเหล่านี้—ไม่มีตำราเรียนในห้องแล็บที่น่าเบื่อ มีแต่ของที่เป็นประโยชน์ที่ฉันสั่งสมมาหลายปีจากการใช้เครื่องมือเหล่านี้

ก่อนอื่น เรามาทำความเข้าใจกันก่อนว่า ปืน ESD ขนาด 20kV ไม่ใช่ของเล่น แน่นอนว่ามันถูกสร้างขึ้นเพื่อจำลองไฟฟ้าสถิตย์ แต่แรงดันไฟฟ้าสูงสุดที่นี่คือ 20,000 โวลต์ เพียงพอที่จะทำให้คุณเจ็บปวดสาหัสได้ แม้ว่าคุณจะคิดว่าคุณกำลัง "ระวัง" ฉันมีเด็กฝึกหัดคนใหม่สัมผัสผิดส่วนของปืนหนึ่งครั้งและจบลงด้วยการจับมือพวกเขาไว้กับพื้น เชื่อฉันเถอะ นี่ไม่ใช่เรื่องต้องยุ่งวุ่นวาย กฎข้อใหญ่ข้อแรก? ห้ามสัมผัสปลายปืนเมื่อชาร์จเด็ดขาด ฉันรู้ว่ามันฟังดูชัดเจน แต่คุณจะแปลกใจที่ผู้คนเอื้อมมือไปปรับบางอย่างในการทดสอบกลางคันของ DUT (อุปกรณ์ที่ทดสอบ) บ่อยครั้งโดยไม่รู้ว่าปืนยังอยู่ในสถานะเตรียมพร้อมอยู่ ปืน ESD ขนาด 20kV ที่เราขายในบริษัทของเรามีระบบล็อคเพื่อความปลอดภัยที่ด้ามจับด้วยเหตุผลดังกล่าว หากคุณบีบไกปืนแรงเกินไปหรือกดผิด มันจะตัดกำลังที่ส่งไปยังตัวเก็บประจุ แต่ถึงอย่างนั้นก็ไม่สามารถป้องกันความผิดพลาดได้ 100% หากคุณข้ามขั้นตอนอื่นๆ

ถัดไป อุปกรณ์ป้องกันส่วนบุคคล (PPE) ของคุณไม่ได้เป็นเพียงคำแนะนำเท่านั้น ฉันเห็นห้องปฏิบัติการหลายแห่งที่ช่างเทคนิคสวมถุงมือไนไตรล์ธรรมดาและคิดว่าเพียงพอแล้ว แต่สำหรับ 20kV คุณต้องมีถุงมือหุ้มฉนวน ไม่ใช่แบบบางที่คุณใช้ในการจัดการสารเคมี—ถุงมือหุ้มฉนวนยางหนาคลาส 00 ที่ได้รับแรงดันไฟฟ้าอย่างน้อย 500V แต่จริงๆ แล้ว การก้าวให้สูงกว่านี้ (คลาส 0 ซึ่งได้รับการจัดอันดับสำหรับ 1,000V) นั้นฉลาดกว่ามาก นอกจากนี้ ห้ามสวมเครื่องประดับ นาฬิกา หรือแม้แต่เสื้อแขนยาวที่หลวมจนอาจห้อยทับปลายปืนโดยไม่ได้ตั้งใจ ครั้งหนึ่งฉันเคยเห็นนาฬิกาของเทคโนโลยีติดอยู่กับสายดินของปืน และเกิดรอยไหม้บนข้อมือของพวกเขา ซึ่งไม่ได้ร้ายแรงอะไร แต่เป็นสัญญาณเตือน โอ้ และถ้าคุณมีบาดแผลหรือแผลเปิดที่มือ ให้ปิดให้มิดชิด แม้แต่นิคเล็กๆ ก็สามารถปล่อยให้กระแสไฟฟ้าแรงสูงเข้าสู่ร่างกายของคุณได้ง่ายกว่าที่ควรจะเป็น

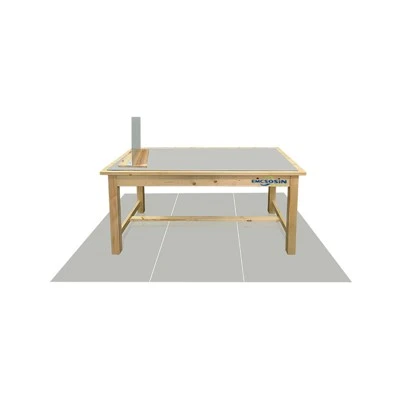

ตอนนี้เรามาพูดถึงการตั้งค่ารอบปืนกันดีกว่า พื้นที่ทำงานต้องเป็นเขตปลอดไฟฟ้าสถิตใช่ไหม? เดี๋ยวก่อน เดี๋ยวก่อน จริงๆ แล้ว ม้านั่งทดสอบสำหรับการทดสอบ ESD เป็นพื้นที่ควบคุม แต่คุณไม่สามารถมีสิ่งของที่เป็นสื่อกระแสไฟฟ้าแบบสุ่มวางอยู่รอบๆ ได้ ฉันไม่สามารถบอกคุณได้ว่ากี่ครั้งแล้วที่ฉันเดินเข้าไปในห้องแล็บและเห็นเครื่องมือโลหะ สายไฟ หรือแม้แต่ถ้วยกาแฟที่วางอยู่ภายในระยะฟุตของพื้นผิวทดสอบ นั่นเป็นเรื่องใหญ่มาก ม้านั่งทดสอบ ESD ที่เราแนะนำสำหรับปืน 20kV ได้รับการออกแบบมาเป็นพิเศษเพื่อให้พื้นที่ทดสอบแยกออกจากกัน โดยมีโต๊ะโลหะแบบต่อสายดินและด้านบนไม่นำไฟฟ้า และอุปกรณ์เสริมทั้งหมดเป็นแบบต่อสายดินหรือไม่นำไฟฟ้า หากคุณใช้ม้านั่งของคุณเอง ตรวจสอบให้แน่ใจว่ามีการต่อสายดินอย่างเหมาะสม เราเห็นผู้คนจำนวนมากข้ามการทดสอบการเชื่อมต่อภาคพื้นดิน และสงสัยว่าเหตุใดการทดสอบ ESD ของพวกเขาจึงให้ผลลัพธ์ที่ไม่สอดคล้องกัน นอกจากนี้ ให้เว้นระยะห่างอย่างน้อย 3 ฟุตระหว่างปืนและอุปกรณ์นำไฟฟ้าอื่นๆ ในห้องปฏิบัติการ ฉันมีเทคโนโลยีที่อ่านค่า DUT ผิดๆ เนื่องจากมีออสซิลโลสโคปอยู่ใกล้ๆ รับแรงดันไฟจากปืน แต่แย่กว่านั้นคือแรงดันไฟรั่วอาจโค้งเข้าหาคุณหากคุณยืนใกล้เกินไป

นี่เป็นอีกสิ่งหนึ่งที่ทำให้ผู้คนสะดุด: การรู้ว่าเมื่อใด (และเมื่อใดที่ไม่ควร) ควรใช้ปืน 20kV เทียบกับรุ่นที่มีแรงดันไฟฟ้าสูงกว่า วิศวกรจำนวนมากเลือกใช้ปืน ESD 20kV สำหรับทุกสิ่ง แต่หาก DUT ของคุณต้องการการทดสอบสูงถึง 15kV เท่านั้น ให้ใช้การตั้งค่าที่ต่ำกว่า ไม่เพียงแต่อ่อนโยนต่ออุปกรณ์ของคุณเท่านั้น แต่ยังช่วยลดความเสี่ยงที่จะเกิดการกระแทกโดยไม่ได้ตั้งใจอีกด้วย และหากคุณกำลังทดสอบบางสิ่งที่มีภูมิคุ้มกันที่สูงกว่า เช่น ระบบควบคุมทางอุตสาหกรรม อาจจะก้าวขึ้นไปเป็นปืน ESD ขนาด 30kV เราก็จำหน่ายเช่นกัน และพวกมันก็มีคุณสมบัติด้านความปลอดภัยของตัวเอง แต่พวกมันก็ทรงพลังยิ่งกว่า ดังนั้นคุณจึงต้องระมัดระวังเป็นพิเศษที่นั่น นอกจากนี้อย่าทิ้งปืนที่ชาร์จไฟไว้โดยไม่มีใครดูแล หากคุณต้องการก้าวออกไปสักครู่ ให้ปิดแหล่งจ่ายไฟและตรวจสอบให้แน่ใจว่าตัวเก็บประจุหมดประจุแล้ว (ปืนส่วนใหญ่มีปุ่มคายประจุ—ใช้มัน อย่าเพิ่งวางลง) ครั้งหนึ่งฉันเคยทำงานกับห้องแล็บซึ่งมีเทคโนโลยีทิ้งปืนชาร์จไว้บนม้านั่งตอนรับประทานอาหารกลางวัน และมีเด็กฝึกงานคนหนึ่งล้มมันลง มันปล่อยลงบนม้านั่ง ทอดตัวต้านทานที่อยู่ใกล้ๆ และอาจทำร้ายใครบางคนได้หากพวกเขายืนอยู่ตรงนั้น

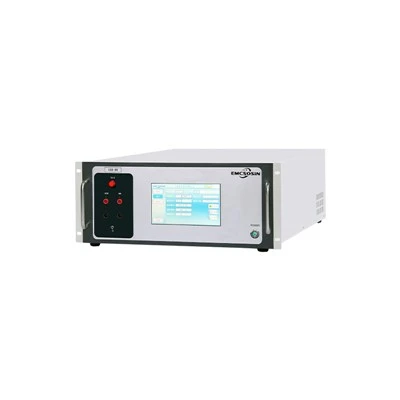

การสอบเทียบเป็นอีกเรื่องใหญ่ที่เกี่ยวข้องกับความปลอดภัยอย่างน่าประหลาด หากปืน ESD ขนาด 20kV ของคุณอยู่นอกการสอบเทียบ แรงดันไฟฟ้าจริงที่ออกมาอาจสูงกว่าที่คุณคิด อาจเป็น 22kV หรือแม้แต่ 25kV ซึ่งเป็นอันตรายมากกว่า เราขอแนะนำให้ปรับเทียบปืนของคุณทุกๆ 6 เดือนหรือหลังการใช้งานหนักใดๆ และหากคุณซื้อปืนมือสอง ให้ตรวจสอบก่อนใช้งาน นอกจากนี้ อย่าพยายามดัดแปลงปืนเพื่อให้ได้แรงดันไฟฟ้าที่สูงขึ้น เรามีลูกค้าสองสามรายถามเราเกี่ยวกับเรื่องนั้น และนั่นเป็นความคิดที่แย่มาก การปรับเปลี่ยนวงจรภายในจะเลี่ยงการเชื่อมต่อด้านความปลอดภัยและฉนวนทั้งหมด ทำให้ปืนมีอันตรายถึงชีวิตมากขึ้น เครื่องทดสอบภูมิคุ้มกัน HBM MM ESD ESD 8K เป็นเครื่องมือที่แตกต่างออกไปโดยสิ้นเชิง ซึ่งมีไว้สำหรับการทดสอบแบบจำลองร่างกายมนุษย์และแบบจำลองเครื่องจักร แต่แม้กระทั่งเครื่องมือเหล่านั้นก็มีกฎการสอบเทียบและความปลอดภัยที่เข้มงวดซึ่งคุณไม่สามารถข้ามไปได้

เดี๋ยว เรามาพูดถึงขั้นตอนการปล่อยตัวกันดีกว่า เพราะนั่นคือสิ่งที่เกิดข้อผิดพลาดมากมาย เมื่อคุณทดสอบเสร็จแล้ว ก่อนที่จะสัมผัสส่วนใดส่วนหนึ่งของปืนหรือ DUT คุณจะต้องคายประจุตัวเก็บประจุก่อน แต่นี่คือวิธีที่ถูกต้อง: ใช้เครื่องมือคายประจุในตัว (โดยปกติจะเป็นแท่งโลหะหุ้มฉนวนบนด้ามยาว) และแตะเฉพาะขั้วคายประจุเท่านั้น อย่าแตะปลายหรือส่วนอื่นใดของปืน ถ้าคุณพยายามจะปล่อยมันด้วยมือ คุณจะโดนสลบ ซึ่งมันไม่สนุกเลย นอกจากนี้ เมื่อเคลื่อนย้ายปืนระหว่างการทดสอบ ให้หันปลายปืนออกจากคุณและผู้อื่น และลดการตั้งค่าแรงดันไฟฟ้าลงจนสุด ปืนบางกระบอกมีปุ่มปรับแรงดันไฟฟ้าที่ตั้งค่าไว้อย่างรวดเร็ว—ให้หมุนไปที่ศูนย์เสมอเมื่อคุณไม่ได้ทำการทดสอบ

โอ้และอย่าลืมเกี่ยวกับ DUT เอง ก่อนที่คุณจะเชื่อมต่อปืนเข้ากับม้านั่งทดสอบ ตรวจสอบให้แน่ใจว่า DUT ได้รับการต่อสายดินอย่างเหมาะสม หากไม่ได้ต่อสายดิน DUT เมื่อคุณยิงปืน ESD ประจุอาจสะสมบนอุปกรณ์และโค้งกลับมาหาคุณเมื่อคุณแตะเพื่อปรับบางอย่าง ฉันเคยเห็นสมาร์ทโฟนถูกกระแทกแบบนั้น โชคดีที่เทคโนโลยีสวมถุงมือ แต่ก็ยังทำให้พวกเขากระโดดได้ นอกจากนี้ หากคุณกำลังทดสอบ DUT ที่มีความละเอียดอ่อน ตรวจสอบให้แน่ใจว่าไม่ได้เชื่อมต่อกับอุปกรณ์อื่นใดที่สามารถถ่ายโอนประจุ ESD ได้ ถอดปลั๊กสายเคเบิลเพิ่มเติม เช่น USB หรือ HDMI ก่อนเริ่มการทดสอบ

อีกสิ่งหนึ่งที่ฉันไม่สามารถเครียดได้เพียงพอ: การฝึกซ้อม ห้องแล็บจำนวนมากโยนเทคโนโลยีใหม่ใส่ปืน ESD ขนาด 20kV แล้วพูดว่า "ลองคิดดูสิ" นั่นเป็นหายนะ สมาชิกทุกคนในทีมที่ใช้ปืนเหล่านี้ควรได้รับการฝึกอบรมภาคปฏิบัติจากคนที่รู้ว่ากำลังทำอะไรอยู่ คนอย่างฉันจริงๆ เรานำเสนอการสาธิตและการฝึกอบรมฟรีสำหรับลูกค้าของเรา เพราะเราต้องการให้ผู้คนใช้เครื่องมือเหล่านี้อย่างปลอดภัย ไม่ใช่แค่ขายมัน หากคุณไม่ทราบวิธีการทำงานของอินเทอร์ล็อคเพื่อความปลอดภัย หรือวิธีการคายประจุตัวเก็บประจุอย่างถูกต้อง คุณอาจเสี่ยงต่อการเดินได้

เดี๋ยว เราจะพูดถึงความเชื่อผิดๆ ทั่วไป: บางคนคิดว่าเนื่องจาก ESD มีกระแสไฟต่ำ จึงไม่เป็นอันตราย นั่นคือขยะทั้งหมด แม้แต่กระแสไฟเพียงเล็กน้อยที่ 20kV ก็อาจทำให้เกิดแผลไหม้อย่างรุนแรงได้ และหากกระแสไฟไหลผ่านหน้าอกของคุณ (เช่น หากคุณถือปืนในมือข้างหนึ่งและอีกข้างพิงม้านั่งไว้) ก็อาจรบกวนจังหวะการเต้นของหัวใจของคุณได้ ฉันได้อ่านกรณีศึกษาเกี่ยวกับผู้ที่ได้รับไฟช็อต ESD จากแรงดันไฟฟ้าต่ำและไปอยู่ในห้องฉุกเฉิน ดังนั้นอย่าประมาทสิ่งเหล่านี้

เพื่อสรุปขั้นตอนนี้ เรามาดูขั้นตอนสำคัญด้านความปลอดภัยเพื่อให้แน่ใจว่าคุณจะไม่พบกับประสบการณ์ที่ไม่ดี: 1) อย่าสัมผัสปลายปืนที่ชาร์จแล้ว ใช้ถุงมือหุ้มฉนวน และถอดเครื่องประดับทั้งหมดออก 2) รักษาพื้นที่ทดสอบให้ห่างจากสิ่งที่นำไฟฟ้า ใช้ม้านั่งทดสอบ ESD ที่เหมาะสม และตรวจดูให้แน่ใจว่ามีการต่อสายดินที่ดี 3) ใช้แรงดันไฟฟ้าที่เหมาะสมสำหรับการทดสอบ อย่าปล่อยปืนที่ชาร์จไว้ทิ้งไว้โดยไม่มีใครดูแล และคายประจุอย่างเหมาะสมเสมอ 4) ปรับเทียบปืนของคุณเป็นประจำ ห้ามดัดแปลง และฝึกฝนก่อนใช้งาน

หากคุณอยู่ในตลาดสำหรับเครื่องมือ ESD ที่เชื่อถือได้และปลอดภัย ไม่ว่าจะเป็นปืน ESD ขนาด 20kV รุ่น 30kV หรือบางอย่างเช่น HBM MM ESD Immunity Tester ESD 8K โปรดติดต่อทีมของเราเพื่อพูดคุยถึงความต้องการของคุณ เราไม่เพียงแค่ขายอุปกรณ์เท่านั้น แต่เราช่วยห้องปฏิบัติการในการตั้งค่ากระบวนการทดสอบที่ปลอดภัย เพราะนั่นสำคัญพอๆ กับการได้รับผลการทดสอบที่แม่นยำ อย่าตัดมุมเรื่องความปลอดภัย มันไม่คุ้มที่จะเสี่ยงต่อการบาดเจ็บหรือทำให้อุปกรณ์ของคุณเสียหาย

อ้างอิง

1. คณะกรรมการเทคนิคไฟฟ้าระหว่างประเทศ (IEC) 61000-4-2: ความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC) - ส่วนที่ 4-2: เทคนิคการทดสอบและการวัด - การทดสอบภูมิคุ้มกัน ESD
2. ESD Association (ESDA) STM 5.1: มาตรฐานสำหรับการป้องกันสิ่งของที่ไวต่อการปล่อยประจุไฟฟ้าสถิต – วิธีทดสอบสำหรับคุณลักษณะของเครื่องกำเนิดประจุไฟฟ้าสถิต
3. สถาบันแห่งชาติเพื่อความปลอดภัยและอาชีวอนามัย (NIOSH): ความปลอดภัยทางไฟฟ้าในสถานที่ทำงาน - อันตรายจากไฟฟ้าแรงสูงและมาตรการป้องกัน
